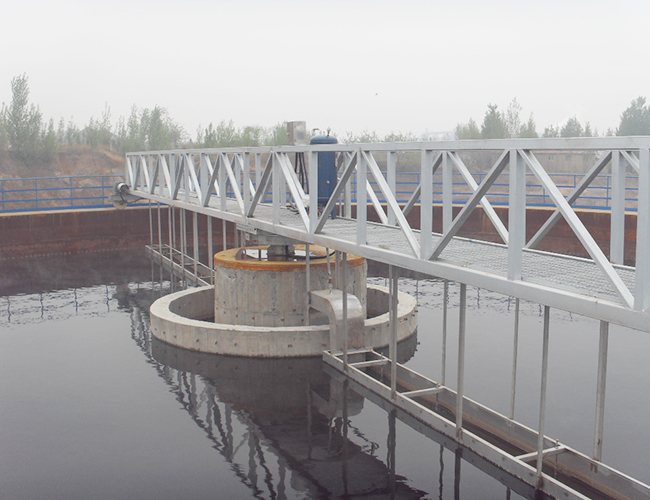

周邊傳動虹吸泥機是污水處理廠沉淀池（尤其是輻流式沉淀池）中不可或缺的關鍵設備，主要用于分離并刮除沉淀池中沉降的污泥，保障水處理工藝的連續穩定運行。其以 “周邊傳動” 為動力傳輸方式，“虹吸原理” 為污泥抽吸核心，憑借效率高、節能、運行穩定等特點，廣泛應用于市政污水、工業廢水（如化工、造紙、印染、食品加工等行業）的處理系統中，是實現污泥與清水分離的核心裝備之一。?

周邊傳動虹吸泥機核心結構組成：

周邊傳動虹吸泥機的結構設計圍繞 “穩定傳動、吸泥效率高、安全運行” 三大核心目標展開，主要由以下關鍵部件構成：?

1、驅動裝置：作為設備動力源，通常安裝在沉淀池周邊的走道板上，由電機、減速機、行走輪等組成。行走輪沿池體周邊的軌道運行，帶動整個刮泥系統緩慢旋轉，確保覆蓋池體全部沉淀區域。?

2、主梁與支架：主梁多采用型鋼或桁架結構，橫跨沉淀池直徑，連接驅動裝置與中心支座，是承載刮泥、吸泥組件的核心框架。支架則用于固定吸泥管、刮泥板等部件，保證結構穩定性。?

3、虹吸吸泥系統：核心工作組件，包括吸泥管、虹吸發生器、排泥管等。吸泥管沿主梁下方均勻分布，底部設有吸泥口，通過虹吸作用將池底沉淀的污泥吸入管內，再經排泥管輸送至污泥池或后續處理單元。虹吸發生器可快速建立虹吸負壓，確保吸泥效率。?

4、刮泥板與導流裝置：刮泥板安裝在吸泥管下方，呈一定角度貼合池底，隨主梁旋轉時將池底堆積的污泥推向吸泥口，避免污泥沉積結塊；導流裝置則用于優化池內水流狀態，減少污泥二次懸浮，提升沉淀效果。?

5、中心支座與集電裝置：中心支座安裝在沉淀池中心，支撐主梁旋轉，減少運行阻力；集電裝置為旋轉的驅動電機提供穩定電源，保障設備連續運轉。

安全保護組件：包括過載保護、限位開關、防掉軌裝置等，可有效應對設備運行中的異常情況，避免機械故障或安全事故。
